一枚成熟芯片从空白晶圆到最终成型，要历经光刻、刻蚀、薄膜沉积三大核心循环工序数十次乃至上百次加工。如果将光刻比作“图纸曝光”、刻蚀比作“开槽雕刻”，那么薄膜沉积就是在晶圆基底表面逐层搭建芯片骨架、神经线路、绝缘防护层的基础建造工序。它在真空密闭腔体之内，依靠物理撞击、气相化学反应、单晶外延生长三类模式，在硅片、氮化镓、磷化铟等基底表面，生长出厚度仅几纳米至数百纳米的超薄功能膜层，分别承担导电互联、绝缘隔离、器件有源功能、表层防护四大作用。当前全球算力芯片、第三代半导体、光通信芯片、固态电池等产业的性能迭代，本质上都受制于薄膜沉积的薄膜均匀度、台阶覆盖率、晶格缺陷密度三大核心指标。本文将系统拆解PVD、CVD、外延沉积三大主流工艺原理、功能分工，梳理海内外主流厂商技术特长，盘点国内产业链当前优势、短板以及各技术路线对应的下游应用场景。

一、薄膜沉积核心定义与三大基础功能层逻辑

薄膜沉积，全称气相薄膜沉积，泛指在高真空密闭环境下，将固态原材料转化为原子、分子形态，均匀附着在衬底晶圆表面，连续生长形成致密薄膜的工艺总称，膜层厚度普遍处于1nm~1000nm区间，部分精密器件要求厚度误差控制在单个原子层级。所有半导体薄膜按照功能属性，可划分为三类核心膜层，不同膜层对应固定沉积工艺路线：

（一）导电线路层

相当于芯片内部的“电线与交通路网”，主要材质为铜、铝、钛、钽、钨等金属材料，作用是连通数十亿晶体管，实现电信号横向、纵向传输。同时包含阻挡层薄膜，避免铜原子向基底硅材料扩散造成漏电失效，这类金属导电膜主流依靠PVD物理沉积制备，少量深孔垂直导电通道会采用CVD钨填充工艺。

（二）绝缘介质保护层

等同于电线外层绝缘皮、建筑墙体隔离层，材质以二氧化硅、氮化硅、氧化铝等高绝缘性介质材料为主，用于隔离上下两层金属线路，防止线路短路、漏电；同时芯片最外层绝缘膜可抵御水汽、粉尘、酸碱侵蚀，提升器件长期可靠性。绝缘介质膜以CVD化学沉积、ALD原子层沉积为核心制备方案。

（三）半导体功能有源层

这是晶体管、光电器件实现开关、发光、射频放大功能的核心本体薄膜，例如硅外延层、氮化镓GaN、磷化铟InP、碳化硅SiC薄膜，直接决定芯片耐压、频率、光电转换效率，对晶体晶格排列一致性要求极高，主要依靠外延沉积（EPI/MOCVD）完成单晶薄膜生长。

简单概括三者分工：PVD主打金属导电膜、阻挡层；CVD主打绝缘介质膜、通用半导体膜；外延沉积专攻单晶化合物半导体功能膜；ALD则作为高端补充工艺，实现原子级极致精密镀膜。

二、四大主流薄膜沉积工艺原理、细分类型与适配场景

（一）PVD物理气相沉积

1、基础原理

全程无化学反应，依靠纯物理能量将固态靶材拆解为游离原子：在真空腔体内通入氩气等惰性气体，施加高压电场产生等离子体，高速氩离子持续轰击固态金属靶材表面，将靶材原子溅射剥离、呈散射状态均匀沉降到晶圆表面，逐层堆叠凝结形成金属薄膜；另外还有电子束蒸发式PVD，通过高能电子束高温熔化靶材，使其气化后沉积成膜。整体流程仅为固态→气态原子→固态薄膜的物理形态转化。

2、细分类型与优缺点

– 磁控溅射PVD：当前半导体量产主流方案，通过磁场束缚等离子体运动轨迹，提升靶材利用率、薄膜致密性，沉积速率中等、膜层附着力强，但是属于视线式沉积，对高深宽比沟槽内壁覆盖能力偏弱；主要用于成熟制程铜铝互连层、TiN/TaN扩散阻挡层、芯片焊盘、先进封装RDL布线层。

– 电子束蒸镀PVD：沉积速度更快，但薄膜均匀性、致密性弱于溅射方案，多用于分立器件电极、光学薄膜、低精度金属化场景。

3、典型适配膜层：各类金属导电层、阻挡层、粘附层（Cu、Al、Ti、Ta、TiN、TaN）

（二）CVD化学气相沉积

1、基础原理

以气态化学前驱体原料为基础，将硅烷、氨气、金属有机气体等前驱体混合气通入真空腔体，依靠高温加热、射频等离子体激发两种方式，让气体分子在晶圆衬底表面发生分解、化合化学反应，反应生成物以固态形式沉积附着在晶圆表面，多余副反应气体被真空泵持续抽出腔体。属于气态原料→化学反应→固态薄膜的化学成膜模式，最大优势是薄膜顺着基底形貌生长，台阶覆盖率远优于PVD，沟槽、缝隙内壁都能均匀覆盖膜层。

2、四大细分CVD技术路线

1. LPCVD低压化学气相沉积：在数十帕低压、高温环境下完成反应，薄膜纯度高、均匀性稳定，缺点是反应温度普遍600℃以上，无法适配不耐高温的精密结构；多用于90nm及以上成熟制程多晶硅栅极、氮化硅钝化膜、刻蚀硬掩膜层。

2. PECVD等离子体增强CVD：借助射频等离子体降低化学反应活化能，可将沉积温度降至200~400℃，是目前逻辑芯片、存储芯片用量最高的CVD机型；主要沉积二氧化硅、氮化硅层间绝缘膜、钝化保护层，广泛用于28nm~14nm主流产线。

3. HDPCVD高密度等离子体CVD：兼顾沉积与微弱刻蚀能力，专门用于高深宽比沟槽间隙的介质填充，是3D NAND堆叠闪存芯片的核心设备之一。

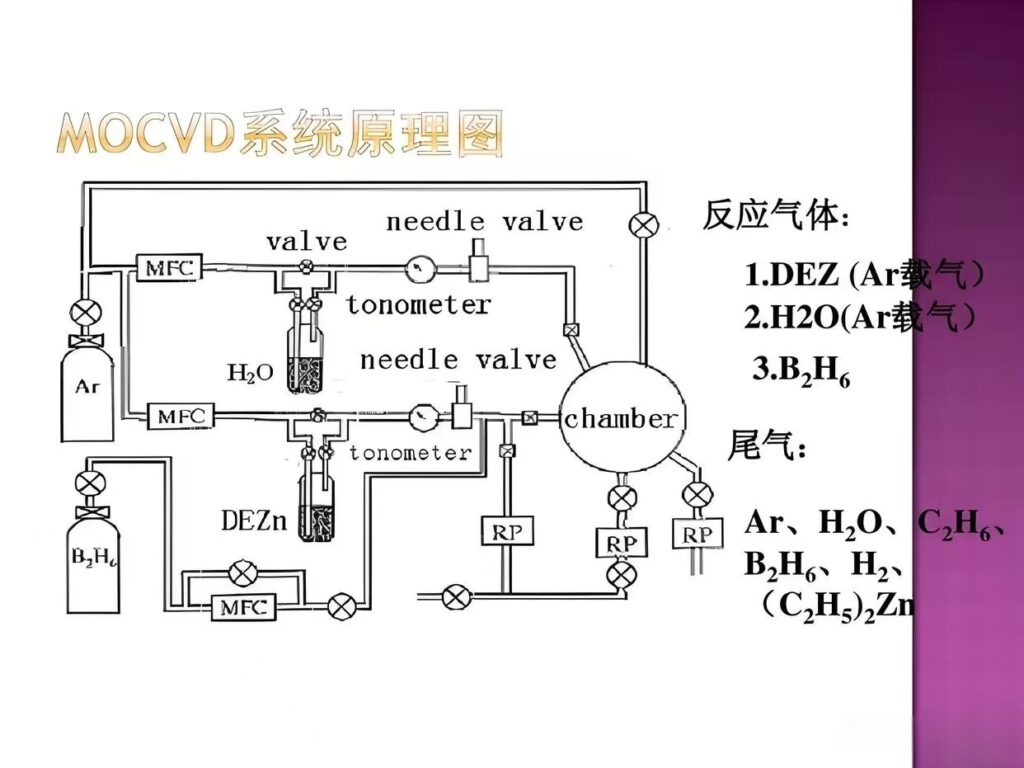

4. MOCVD金属有机化学气相沉积：属于CVD高端分支，以金属有机化合物作为气态前驱体，高温下分解生长III-V族、宽禁带半导体单晶薄膜，本质属于外延沉积范畴，下文单独详解。

3、典型适配膜层：氧化硅、氮化硅绝缘介质膜、多晶硅半导体薄膜、钨金属填充膜

（三）外延沉积（EPI/MOCVD）

1、基础原理

外延沉积是一种定向单晶薄膜生长工艺，必须在单晶衬底基底之上，让新生薄膜原子严格沿着衬底原有晶格排列方向、晶格间距有序生长，最终实现上下两层晶体晶格匹配、连续性完好，缺陷密度极低，这是普通CVD、PVD无法实现的核心能力。其中MOCVD是化合物半导体外延首选设备，依靠精准控制各类金属有机源气体流量、腔体温度、气压，逐层调控薄膜组分、厚度、掺杂浓度，生长氮化镓、磷化铟、砷化镓这类光电、射频半导体单晶膜；硅基外延炉则用于硅功率器件、逻辑芯片衬底硅外延层制备。

2、核心特点

成膜晶体质量最高、电学性能最优，但设备造价昂贵、工艺参数调试周期极长、量产产能偏低，属于半导体薄膜沉积领域技术壁垒最高的赛道。

3、典型适配膜层：GaN氮化镓、InP磷化铟、GaAs砷化镓、SiC碳化硅单晶功能层

（四）ALD原子层沉积

1、基础原理

采用脉冲式自限制反应模式，分两次交替通入两种不同前驱体气体：第一步通入第一种气体，气体分子仅单层吸附在晶圆表面，多余气体全部抽走；第二步通入第二种反应气体，仅与表层吸附的单层气体发生反应，生成单原子厚度薄膜，再排空残余气体。单次循环仅生长一层原子薄膜，通过循环次数精准控制膜厚，可实现极致均匀性、超高台阶覆盖率，哪怕深宽比超过50:1的微型沟槽内壁，也能实现厚度误差极小的镀膜。

2、优缺点

精度行业顶尖，但沉积速率极慢、生产效率偏低、设备成本高昂，仅用于先进制程核心精密薄膜。

3、典型适配膜层：先进制程高k栅介质层、金属栅极、存储器件侧墙薄膜、阻挡层

三、全球薄膜沉积设备厂商格局：海外寡头垄断，各企业技术专长梳理

整体来看，全球薄膜沉积设备市场长期呈现高度寡头垄断格局，应用材料AMAT、泛林半导体Lam、东京电子TEL三家美日企业合计占据全球75%以上市场份额，不同工艺赛道龙头各有侧重：

（一）PVD物理沉积赛道海外厂商

1. 应用材料（美国AMAT）：全球PVD绝对龙头，市占率长期维持80%左右，产品线覆盖全场景PVD机型：从成熟制程铝互连、铜互连PVD，到先进制程14nm/7nm铜阻挡层、高纯度金属栅极PVD全部覆盖；同时兼顾部分CVD、ALD设备，综合平台能力最强，全球晶圆厂前道PVD设备主力供应商。

2. 日立高新（日本）：聚焦中小型PVD设备，侧重分立器件、面板、先进封装领域溅射设备，在细分中端市场占有稳定份额。

3. 爱发科ULVAC（日本）：在光学镀膜、功率器件PVD领域优势明显，半导体前道高端PVD竞争力弱于应用材料。

（二）CVD化学沉积赛道海外厂商

1. 东京电子TEL（日本）：PECVD、LPCVD主力厂商，在存储芯片3D NAND多层堆叠介质沉积领域优势极强，ALD设备全球市占率位居行业第二。

2. 泛林半导体Lam（美国）：主打HDPCVD、高深宽比填充CVD设备，依托自身刻蚀设备客户资源，绑定逻辑、存储大厂供应链，在介质填充CVD领域竞争力突出。

3. 应用材料AMAT：覆盖全品类CVD机型，在钨CVD填充、金属化合物沉积领域技术领先。

4. ASM国际（荷兰）：深耕ALD原子层沉积设备，高端高k介质ALD机型技术处于全球第一梯队，是先进制程HKMG栅极沉积核心供应商。

（三）外延沉积（MOCVD/EPI）海外厂商

1. 爱思强Aixtron（德国）：全球MOCVD龙头，整体市占率接近40%，在磷化铟InP、砷化镓GaAs光通信芯片外延设备领域优势断层领先，同时覆盖氮化镓功率器件、Mini LED外延场景，是高速光模块芯片制造的核心设备方。

2. 维科Veeco（美国）：全球第二大MOCVD厂商，优势集中在氮化镓GaN射频器件、功率半导体外延产线，国内多数氮化镓企业均采用其设备。

3. 应用材料、日立高新：主要布局硅基外延炉设备，面向IGBT、MOSFET硅功率器件市场。

（四）ALD原子层沉积海外厂商

东京电子、ASM国际两家占据全球ALD市场60%以上份额，应用材料、泛林紧随其后，高端ALD设备技术壁垒最高，海外管制力度也最强。

四、国内薄膜沉积代表企业、技术水平与突破节点

当前国内薄膜沉积设备整体国产化率约15%~20%，呈现明显分化：PVD成熟制程国产化进度最快，CVD次之，ALD高端机型、MOCVD化合物外延设备仍存在较大代差，下面分赛道梳理本土企业现状：

（一）PVD物理沉积国产企业

1. 北方华创：国内PVD绝对龙头，平台型设备企业，也是国产唯一覆盖多系列量产级PVD产品的厂商。产品覆盖90nm~14nm逻辑制程铜铝互连PVD、阻挡层PVD、焊盘金属化设备；14nm铜互连PVD设备已完成头部晶圆厂验证并小批量导入产线；在28nm及以上成熟制程PVD领域国产化率已经达到15%~20%，是国产替代主力。同时同步布局LPCVD、ALD设备，形成多技术路线协同。短板在于7nm及以下先进制程PVD工艺know-how积累不足，靶材匹配、薄膜颗粒度控制距离应用材料仍有差距。

2. 芯源微：PVD业务侧重先进封装、MEMS传感器、8英寸成熟分立器件场景，前道逻辑高端PVD布局较浅，设备已经批量进入长电科技、华虹等产线。

（二）CVD化学沉积国产企业

1. 拓荆科技：国产CVD专精龙头，核心产品线包含PECVD、HDPCVD、SACVD、ALD四大机型。主力PECVD设备已批量用于长江存储3D NAND、中芯国际成熟逻辑产线，28nm工艺稳定量产，14nm节点设备已完成客户端工艺验证；3D NAND多层堆叠PECVD机型可支持128层以上闪存芯片生产，是国内存储产线CVD设备核心供应商。短板在于高端HDPCVD深孔填充能力、薄膜长期稳定性距离东京电子仍有1~2代技术差距。

2. 北方华创：LPCVD设备已实现成熟制程量产供货，覆盖氮化硅、氧化硅沉积场景；PECVD处于客户验证阶段，整体进度略慢于拓荆科技。

3. 盛美上海：主打立式炉管LPCVD设备，侧重氧化、退火、薄膜沉积一体化工艺，适配8英寸成熟功率器件产线。

（三）外延沉积（MOCVD）国产企业

1. 中微公司：国产MOCVD标杆企业，产品聚焦氮化镓功率器件、射频器件外延场景，全球市占率约11%，位居行业第三；量产机型可满足6英寸氮化镓外延量产需求，逐步切入国内射频、快充功率器件供应链，但在磷化铟InP光通信MOCVD领域尚未实现成熟商业化产品，和Aixtron差距明显。

2. 北方华创、三安光电设备子公司：处于研发送样阶段，尚未大规模商业化落地，仅适配低端LED外延场景。

（四）ALD原子层沉积国产企业

1. 微导纳米：国产ALD龙头，28nm逻辑制程ALD设备已实现批量订单，主要用于介质层、阻挡层沉积；14nm机型完成工艺测试，但先进制程高k栅极ALD仍未突破，整体国产化率不足5%。

2. 拓荆科技、北方华创：ALD设备均进入客户端验证环节，暂未大规模量产。

五、四大沉积工艺对应下游细分应用领域与产品

（一）PVD工艺应用范围

1. 逻辑芯片（CPU、GPU、MCU）：芯片多层铜互连导电线路、TaN/TiN扩散阻挡层、顶层铝焊盘；

2. 存储芯片（DRAM、3D NAND闪存）：金属栅极、位线导电薄膜、封装焊盘；

3. 功率半导体MOSFET、IGBT：源漏电极金属层、钝化粘附层；

4. 先进封装（FCBGA、2.5D/3D封装）：RDL重布线层、TSV通孔阻挡层与种子层；

5. 消费电子、光学器件：手机外壳耐磨防护膜、光学镜片增透膜。

（二）CVD工艺应用范围

1. 全品类半导体通用：层间二氧化硅绝缘膜、氮化硅表层钝化保护层、刻蚀工艺硬掩膜层；

2. 3D NAND闪存：多层堆叠ONO介质薄膜、沟槽间隙介质填充；

3. 逻辑芯片：多晶硅栅极薄膜、通孔钨金属填充导电通道；

4. 光伏电池：硅片表面氮化硅减反钝化膜，提升光电转换效率。

（三）外延沉积MOCVD/EPI应用范围

1. 光通信领域：磷化铟InP外延薄膜，用于高速光模块激光器、光电探测器，是数据中心、骨干光传输网络核心材料；

2. 射频通信领域：砷化镓GaAs、氮化镓GaN外延片，用于5G基站射频功放芯片、手机射频前端；

3. 功率电子领域：氮化镓快充器件、碳化硅车载功率芯片有源功能层；

4. 光电显示领域：Mini LED、Micro LED发光芯片外延层；

5. 硅基芯片：IGBT、高压MOSFET硅外延衬底，提升器件耐压与开关性能。

（四）ALD工艺应用范围

1. 7nm及以下先进逻辑芯片：HKMG高k栅介质薄膜、金属栅极薄膜；

2. 高端DRAM内存：晶体管侧墙精密绝缘膜、电容介质膜；

3. 第三代半导体器件：氮化镓器件栅极绝缘层、钝化保护层；

4. 传感器、MEMS器件：微型腔体超薄绝缘膜、防护膜。

六、国内薄膜沉积产业链整体优势、现存短板与发展方向

（一）当前已具备的优势板块

1. 成熟制程赛道实现稳定商用替代：在28nm及以上逻辑芯片、8英寸功率器件、存储闪存成熟产线，国产PVD、PECVD设备已经通过长期量产验证，故障率、薄膜基础指标基本满足商业化生产要求，下游本土晶圆厂导入意愿持续提升；其中北方华创PVD、拓荆科技PECVD已经进入国内头部大厂常态化采购清单。

2. 氮化镓MOCVD实现局部突围：中微公司氮化镓外延设备打破海外两家垄断，占据国内中低端氮化镓器件市场一定份额，支撑国内快充、消费级射频氮化镓产业链自主可控。

3. 设备平台化框架基本成型：国内头部厂商均完成多产品线布局，不再局限单一机型研发，可同步迭代PVD、CVD、ALD设备，长期技术迭代延展性较强。

（二）核心短板与卡脖子环节

1. 先进制程高端设备代差明显：7nm及以下节点所需的高精密ALD、超高均匀度PVD、高深宽比填充CVD设备，国内仍停留在研发、送样验证阶段，距离商业化量产至少还有2~3年周期；磷化铟光通信用MOCVD设备几乎完全依赖德国Aixtron，暂无成熟国产替代方案。

2. 核心零部件自主化率偏低：真空腔体、高精度射频电源、分子真空泵、气体质量流量控制器MFC、精密加热基座等核心零部件整体国产化率不足10%，进口零部件不仅拉高设备成本，还存在海外断供风险；例如进口分子泵使用寿命可达10000小时以上，国产同类产品普遍仅5000小时左右，稳定性存在差距。

3. 工艺Know-how长期积累不足：薄膜沉积设备并非单纯硬件制造，更依赖和晶圆厂长期联合调试形成的工艺参数库、薄膜缺陷优化方案。海外龙头拥有数十年上万款工艺配方积累，国产设备仅能覆盖基础通用工艺，针对特殊薄膜材料、新型器件的定制化工艺能力薄弱。

4. 薄膜前驱体配套材料偏弱：MOCVD所用高纯金属有机源、ALD专用前驱体气体大部分依赖进口，材料纯度、杂质控制水平会直接限制国产薄膜设备最终成膜质量。

（三）中长期产业发展方向

1. 短期1~2年：深耕28nm成熟制程市场，持续提升PVD、PECVD设备装机量与量产稳定性，扩大市场份额，同时同步完成14nm设备全面验证落地；优先保障国内存储芯片、成熟逻辑芯片产线供应链安全。

2. 中期3~5年：集中资源突破ALD原子层沉积、HDPCVD高端机型，缩小与美日企业先进制程设备代差；重点攻关磷化铟MOCVD空白领域，补齐光通信芯片上游设备短板。

3. 长期方向：构建“设备+零部件+沉积前驱体材料+工艺服务”完整产业链协同模式，由设备厂商牵头联合上游零部件、材料企业、下游晶圆厂联合定制研发，从硬件、原材料、工艺三方同步降低对外依赖；同时适配AI算力芯片、先进封装、第三代半导体三大长期高增长赛道，打造差异化技术路线。

七、结语

薄膜沉积作为芯片制造三大核心工艺之一，看似只是简单“镀膜生长”，实则是集合真空物理、气相化学反应、精密流体控制、高温热场仿真、等离子体调控多学科的高端装备赛道。当前全球半导体产业竞争已经从芯片设计、制造环节向上游核心设备延伸，PVD、CVD、外延沉积设备的自主化程度，不仅决定普通逻辑、存储芯片的国产化上限，更直接影响氮化镓、磷化铟这类下一代半导体材料产业的发展主动权。

现阶段国内薄膜沉积设备已经走完从0到1的突破阶段，但从1到10的规模化追赶仍需漫长周期。成熟制程稳步替代、先进制程循序渐进攻关、化合物半导体差异化突围，将是未来数年国内薄膜沉积产业最务实的发展路径。
